Настольный осциллограф смешанных сигналов OWON MSO8202T (2 канала, 200 МГц)
Технические характеристики OWON MSO8202T
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 2 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 400 В |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 2 Мб на каждом канале |
| Коэффициент развёртки | 1 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Режимы захвата | по краю, видео, чередованию, импульсу, наклону |
| Ограниченная полоса пропускания | 60 МГц |
| Точность усиления постоянного тока | ± 3% |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео, наклон, альтернативный |
| Система измерения | |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, время подъема, время падения, задержка A → B ↓, задержка A → B↓, + ширина,- ширина, + обязанность, - обязанность |
| Математические функции | +, -, ×, ÷, FFT |
| Логический анализатор | |
| Количество каналов | 16 |
| Частота дискретизации | 20 Выб / с - 1 ГВыб / с |
| Полоса пропускания | 200 МГц |
| Глубина памяти | 4 Мб, 16 Кб/с (только при частоте дискретизации 250 МС/c, 500 МС/c, 1 ГС/с) |
| Общие характеристики | |
| Тип дисплея | 8 дюймов, цветной LCD - экран, 640 * 480 точек |
| Интерфейс | USB 2.0, USB, RS-232, VGA |
| Питание | 100 - 240 В переменного тока, 50 Гц/60 Гц, CAT Ⅱ |
| Рабочая температура | от 0 °С до 40 °С |
| Габариты | 370 мм х 180 мм х 120 мм |
| Вес | 2,2 кг |
| Комплектация | настольный осциллограф OWON MSO8202T - 1 шт USB кабель - 1 шт измерительный щуп - 1 шт пробник для анализатора - 1 шт модуль логического анализатора - 1 шт кабель для питания - 1 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |

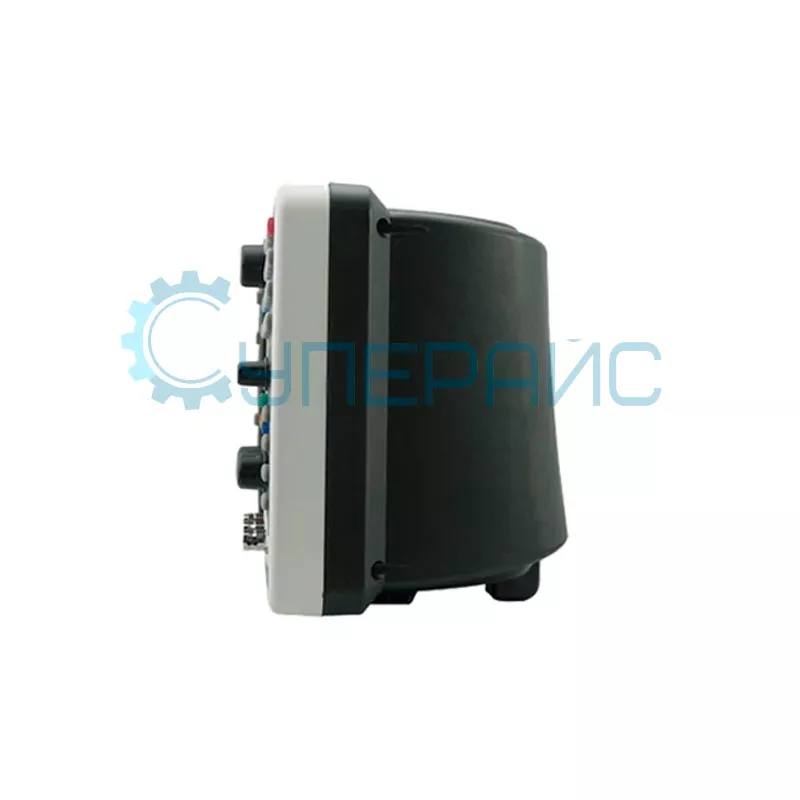

Стационарный осциллограф OWON MSO8202T
Настольный двухканальный осциллограф OWON MSO8202T располагает полосой пропускания 200 мгц и служит для анализа электрических сигналов. Данное устройство строит осциллограммы, графически представляющие изменения напряжения во времени на дисплее. Такой способ визуализации помогает изучать ключевые параметры сигналов.
Двухканальная архитектура: практические преимущества
Конструкция, которую имеет этот осциллограф 200 мгц (2 канала), обуславливает выполнение прибором следующих функций:
- одновременную регистрацию пары сигналов;
- комплексный анализ входящих параметров;
- детальное исследование фазовых взаимосвязей;
- точное вычисление временных задержек;
- эффективную диагностику многокомпонентных схем.
Другие технические достоинства модели
Интуитивный интерфейс, которым снабжен осциллограф MSO 8202T, существенно упрощает процесс работы. USB-подключение даёт возможность беспрепятственно передавать данные на компьютер. Устройство эффективно работает при диагностике современных электронных компонентов.
Прибор располагает рядом важных технических решений, предоставляя операторам:
- систему синхронизации с несколькими режимами триггера;
- встроенный логический анализатор на 16 каналов;
- легкую настройку параметров.
Дополнительным преимуществом модели выступают сравнительно малые размеры корпуса. В комплекте с устройством поставляется детальное руководство пользователя.
Обзорная таблица осциллографов OWON
| Характеристики | MSO8202T | MSO8102T |
| Количество каналов | 2 | |
| Полоса пропускания | 200 МГц | 100 МГц |
| Максимальная частота дискретизации в реальном времени | 2 ГВыб / с | |
| Развязка входа | DC, AC, GND | |
| Входной импеданс | 1 МОм, 10 пФ | |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | |
| Максимальное входное напряжение | 400 В | |
| Логический анализатор | есть | |
| Дисплей | 8 дюймов, цветной LCD - экран, 640 * 480 точек | |
| Питание | 100 - 240 В переменного тока, 50 Гц/60 Гц, CAT Ⅱ | |
| Рабочая температура | от 0 °С до 50 °С | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
